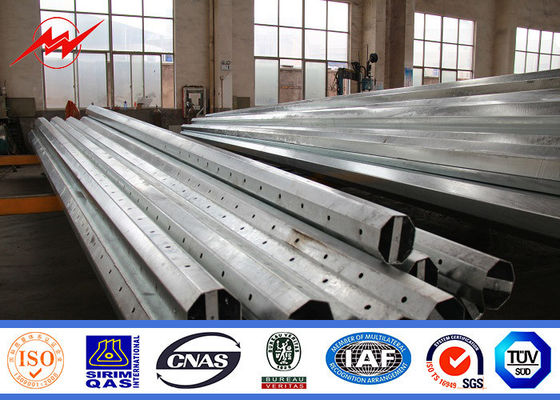

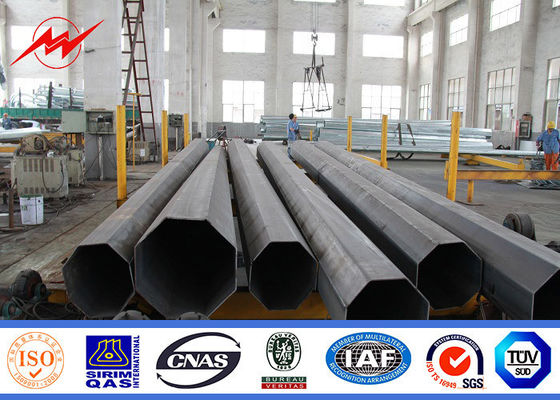

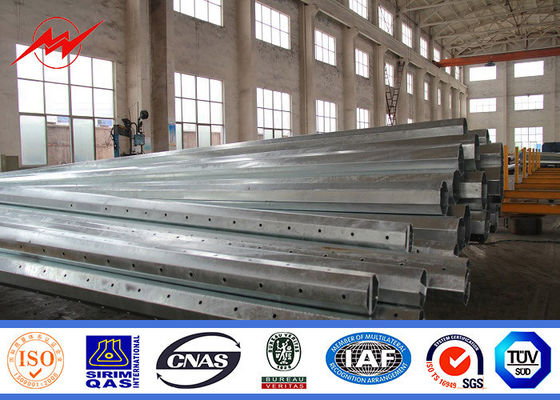

Poder polo de aço bonde galvanizado forma da espessura de 1mm a de 30mm, a poligonal ou a cônica
polos da companhia de eletricidade
,pólos de serviço público de aço

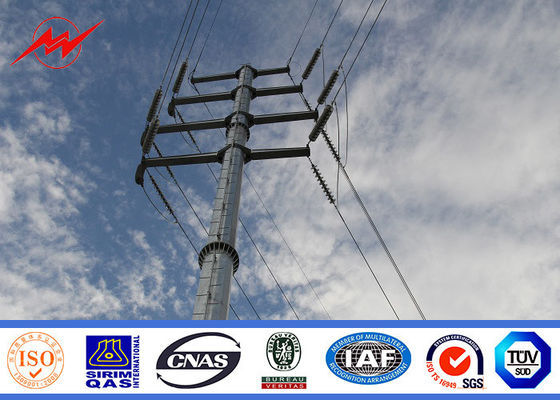

Poder polo de aço bonde galvanizado para a linha de transmissão projeto
|
ESPECIFICAÇÕES GERAIS PARA POLO DE AÇO
|
|||
|
Tipo
|
20ft cônicos octogonais galvanizou a coluna tubular de aço dos polos da distribuição do polo
|
||
|
Terno para
|
Distribuição da eletricidade
|
||
|
Forma
|
Conoid, Multi-piramidal, Columniform, poligonal ou cônico
|
||
|
Material
|
Geralmente Q345B/A572, rendimento mínimo strength>=345n/mm2
Q235B/A36, rendimento mínimo strength>=235n/mm2 Assim como a bobina laminada a alta temperatura de Q460, ASTM573 GR65, GR50, SS400, SS490 |
||
|
Poder
|
10kv~550kv
|
||
|
Carga de projeto no quilograma
|
300~1000kg aplicou-se a 50cm da parte superior do polo
|
||
|
Tratamento de superfície
|
O mergulho quente galvanizou depois de ASTM A 123, de poder do poliéster da cor ou de todo o outro padrão pelo cliente exigido.
|
||
|
Junção dos polos
|
Modo de inserção, modo do innerflange, modo cara a cara comum.
|
||
|
Projeto do polo
|
Contra um terremoto da categoria 8
|
||
|
Velocidade do vento
|
160km/h 30m/s
|
||
|
Padrão
|
ISO 9001
|
||
|
Solda
|
Nós temos testes passados da falha. A soldadura dobro interna e externo faz a soldadura bonita na forma
Padrão da soldadura: AWS (sociedade americana) D 1,1 da soldadura |
||
|
Espessura
|
1mm a 30mm
|
||
Propriedade mecânica
Os apoios do metal são projetados suportar a força nominal F e a pressão do vento V aplicado em 0.25m da parte superior. Sob estas cargas, o fator de segurança no que diz respeito ao limite elástico do aço é maior de 1,8. O cargo igualmente resiste um torque igual a (F+V) ×1m. Os testes mostram que a carga interveio quando quebrar é ao redor 2 vezes da carga de projeto.
Galvanização
Padrão: NFA91121
Espessura média da galvanização: Não menos de 86
Tolerância do fabricante
- Comprimento componente: -25mm a 75mm
- Retidão: 2mm/m
- Torcendo o grau: 1̊ por 3 medidores de comprimento
- Ovalização: O máximo é 3%
- O diâmetro médio: +/--0,5%
- Comprimento do deslizamento: +/-150mm
Acessório padrão
- Placa superior
- Placa de base
- Tira inferior
- Furo padrão
- Degrau de escalada
- Parafuso de âncora
- Proteção do betume
- Marcação pintada
- Escada removível
A informação ao inquérito ou à compra
- Altura e força de aço do polo
- Tipo do braço e comprimento transversais, a posição a instalar no polo de aço
- O método para fixar o braço transversal (parafuso do uso para conectar ou usar um ou dois moldes para soldar no polo de aço para instalar o braço transversal)
- Fator de segurança do polo de aço
- Velocidade do vento
- Tipo de degrau de escalada
- Porto de destino
- Outro
