220 quilovolts cónicos 20M dodecagonais 12 KN pólo de serviço público de aço com braço transversal
pólo de poder de aço
,linha de transmissão pólos
220KV 20M dodecagonais 12KN Electric Power de aço Pólos com braço transversal
Especificação:
|
Altura |
9 medidores a 100 medidores |
|
Terno para |
Transmissão e distribuição de Electric Power |
|
Forma |
Poligonal ou cónico |
|
Material |
Normalmente Q345B/A572, ² do ≥ 345 N/mm da força de rendimento mínimo Q235B/A36, ² do ≥ 235 N/mm da força de rendimento mínimo Assim como a bobina laminada a alta temperatura de ASTM A572 GR65, GR50, SS400 |
|
Capacidade de poder |
10kV a 220kV |
|
Tolerância da dimensão |
De acordo com a exigência do cliente. |
|
Tratamento de superfície |
Mergulho quente galvanizado depois de ASTM A 123, ou algum outro padrão pelo cliente exigido. |
|
Junção de Pólos |
Junção do deslizamento, flangeada conectado |
|
Padrão |
9001:2008 do ISO |
|
Comprimento por da seção |
Dentro de 14 medidores que formam uma vez |
|
Padrão de solda |
AWS (sociedade americana) D 1,1 da soldadura |
|
Espessura |
1 milímetro a 36mm |
|
Processo de produção |
→Welding →bending do corte do → do teste de matéria prima (longitudinal) o →Dimension verifica que →sample da perfuração do →Hole da soldadura do →Flange monta galvanização de superfície do clean→ do → ou revestimento do pó, pintura →Packages do →Recalibration |
|
Pacotes |
Embalagem com papel plástico ou de acordo com o pedido do cliente. |
Descripition do material:
O material é de acordo com EN 10025 do N-F
Padrão e padrão do EN 10149 do N-F, tem a seguinte propriedade.
- Rendimento Strength=355N/mm2
- A dureza permanece a mesma sob 20 graus abaixo de zero.
- A galvanização é de acordo com NFA35503 a classe padrão 1.
Normalmente Q345B/A572, ² do ≥ 345 N/mm da força de rendimento mínimo
Q235B/A36, ² do ≥ 235 N/mm da força de rendimento mínimo
Assim como a bobina laminada a alta temperatura de ASTM A572 GR65, GR50, SS400
Solda:
Soldadura avançada do submergir-arco e de soldadura do CNC equipamento. Tem o teste passado da falha, interno e a soldadura dobro externo faz a soldadura bonita na forma. Confirma com o padrão internacional da soldadura de CWB e de AWS D 1,1
Galvanização
Padrão: NFA91121
Espessura média da galvanização: Não menos de 86μm.
Tolerância da fabricação
- Comprimento componente: - 25mm a 75mm
- Retidão: 2mm/m
- Torcendo o grau: 1°per 3 medidores de comprimento
- Ovalização: O máximo é 3%
- O diâmetro médio: +/--0,5%
- Comprimento do deslizamento: +/-150mm
A instalação
- Remova todo o equipamento no pólo durante o conjunto.
- Circunde um estilingue em torno do eixo do epole do th de cada seção.
- Fixe o estilingue na seção superior a um bloco de polia.
- O estilingue na seção inferior firmemente é fixado e fixado no centro de gravidade.
- Faça o vertical de aço do pólo perto apertar o estilingue da seção superior.
- Fixe o pólo de aço.
- Remova o estilingue.

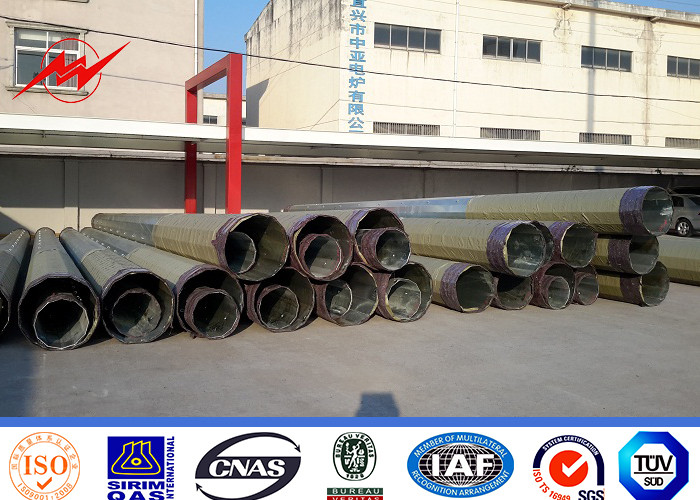

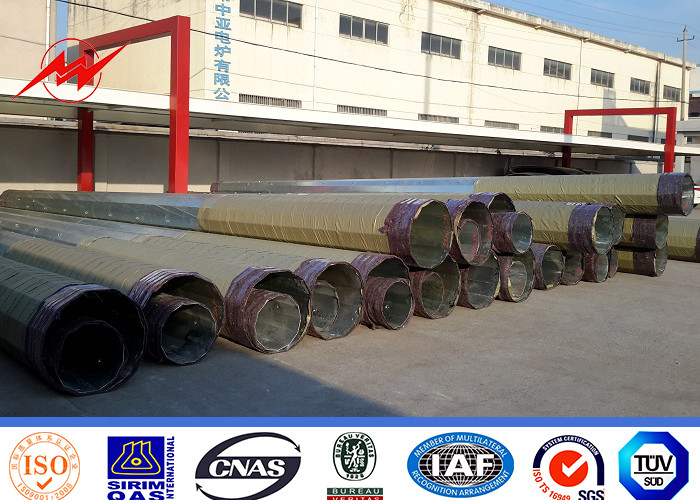

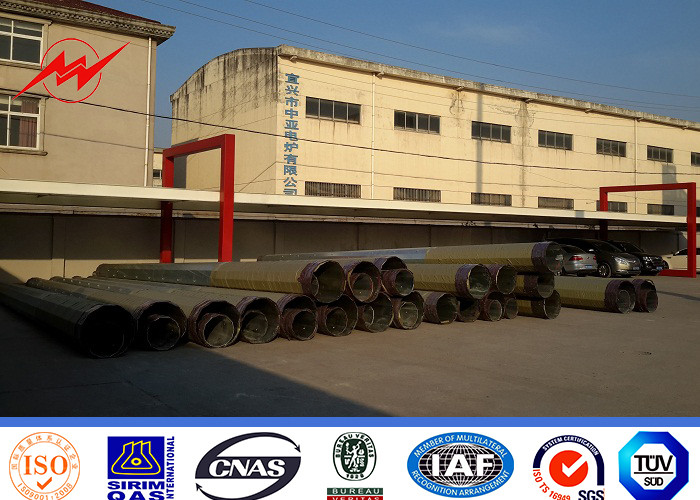

Mais imagens:
