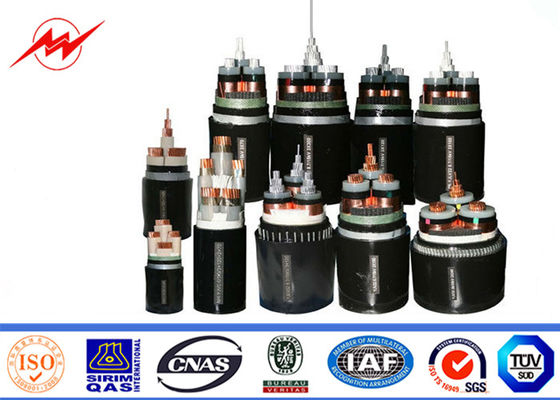

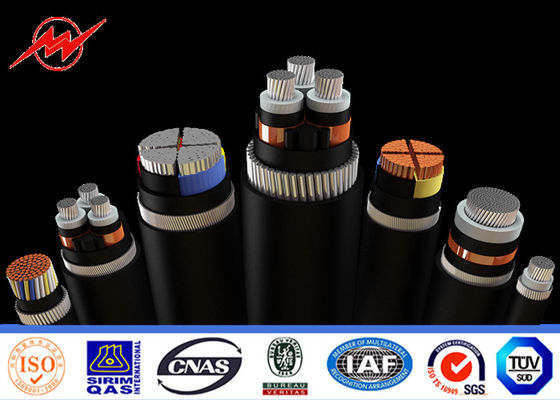

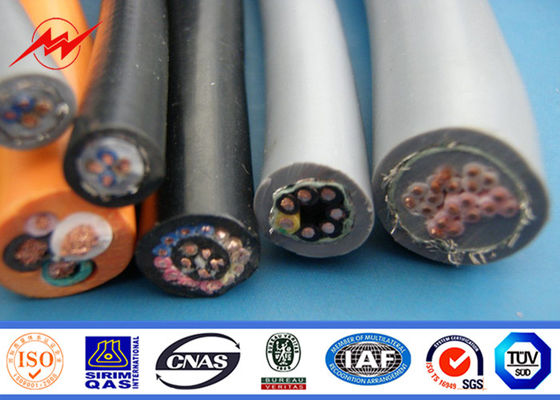

Cabo de alta tensão Voltges dos multi núcleos blindados do fio de aço até 35kv
Cabo de alimentação eléctrica
,fio elétrico de alumínio
Voltges blindados do cabo de alta tensão dos núcleos do fio de aço multi até 35kv
Especificações:
|
bainha: |
PVC/XLPE |
|
Bainha exterior: |
PVC ou PE |
|
Condutor |
99,5% Liga livre do cobre do oxigênio puro ou a de alumínio |
|
Tensão: |
0.6/1.2kv, 10/22/35kv, |
|
Não dos núcleos: |
1, 2, 3, 4, 5, 3+1, 4+1, 3+2 |
|
Seção do condutor (² do milímetro): |
1.5~630 mm2 |
|
Aplicação: |
O cabo de alta tensão blindado do PVC é serido colocando dentro, na trincheira do cabo, em cremalheiras de cabo e em umas tubulações. Pressões externos e tensões do urso incapaz. |
| Nome modelo comum: |
VV núcleo de cobre/de alumínio, PVC isolado, cabo distribuidor de corrente revestido PVC Núcleo do cobre de VLY/o de alumínio, PVC isolado, cabo distribuidor de corrente revestido PE YJL XLPE isolado, cabo distribuidor de corrente revestido PVC/PE Cabo isolado e revestido do PVC de KVV (XLPE) de controle Cabo aéreo isolado PVC do cobre de JKV/o de alumínio do núcleo YJHLV XLPE isolado, fio de aço fino blindado, PVC/PE revestiu o cabo |
|
ESPESSURA da ISOLAÇÃO (milímetro): |
1.0-10 |
|
Cor: |
PRETO |
|
Embalagem: |
100 medidores pelo rolo ou 500 medidores pelo rolo ou conforme a exigência |
|
Tempo de entrega: |
10-20 dias |
|
Termos do pagamento: |
L/C, D/A, D/P, T/T, Western Union |
Indruction do detalhe
O material de isolação deste cabo é o polietileno ligado, que tem uma refractaridade que avalia até 90℃. Assim este produto é excelente para as aplicações que exigem a resistência térmica intensiva. É categorizado como a chama - retardador, resistente ao calor, ou a favor do meio ambiente segundo suas características.
Durante o último 15-20 anos a procura para o cabo isolado polietileno ligado expandiu ràpida e este tipo de cabo transformou-se o tipo principal para cabos distribuidores de corrente.
O cabo de BAO WO tornou-se ativamente e técnicas de fabricação recentes aplicadas para o cabo isolado XLPE, e foi contratado em um esforço constante para obter uma qualidade mais estável, e produz os cabos de XLPE para umas mais altas tensões, excedendo 220kV.
Os produtos neste catálogo são baseados na especificação de GB/T 12706-2008 ou de IEC 60502-2004.
Exemplos da marcação:
Exemplo 1: o tipo 3+1 blindado isolado e revestido do PVC do Cobre-núcleo da aço-fita, seção principal do núcleo é 50mm2 e aquele do núcleo neutro é 25mm2, tal cabo distribuidor de corrente pode ser representado perto: VV22 3X50+1X25
Exemplo 2: A tensão avaliado é chama do cobre-núcleo 0.6/1kV - o PVC do retardador (135°C) isolado e revestido, o fio de aço blindado, 4+1 do pequeno-calibre datilografa, seção principal do núcleo é 70mm2 e aquele do núcleo neutro é 35mm2, tal cabo distribuidor de corrente pode ser representado perto: BW135-VV 0.6/1kV 4 X 70+1x35
Exemplo 3: A tensão avaliado é 0.6/1kV, PVC do chama-retardador do cobre-núcleo (105°C) isolado e revestido, fita de aço blindada, 3+2 datilografe, seção principal do núcleo é 185mm2 e aquele do núcleo neutro é 95mm2, tal cabo distribuidor de corrente pode ser representado perto: BW105 - VV22 0.6/1kV 3 x 185+2 x 95
Condição de trabalho
Para o tipo geral, não sobre 70°C como o máximo
Para o material do chama-retardador 105°C, não sobre 105°C como o máximo
Para o material do chama-retardador 135°C, não sobre 135°C como o máximo
1. A mais baixa temperatura ambiental: - 40°C para colocação fixa, - 20°C para colocação não-fixa
2. Tensão avaliado U0/U: 0.6/1kV, 3.6/6kV
3. Raio de Min.bending: não menos de 10 vezes do diâmetro exterior do cabo se sem armadura, e não menos de 15 vezes do cabo que o diâmetro exterior forneceu o cabo são blindadas.
4. Procurar um caminho mais curto a circunstância: A temperatura máxima do condutor de cabo não excederá 175°Cunder procura um caminho mais curto a circunstância (a época a mais longa de 5 segundos)
