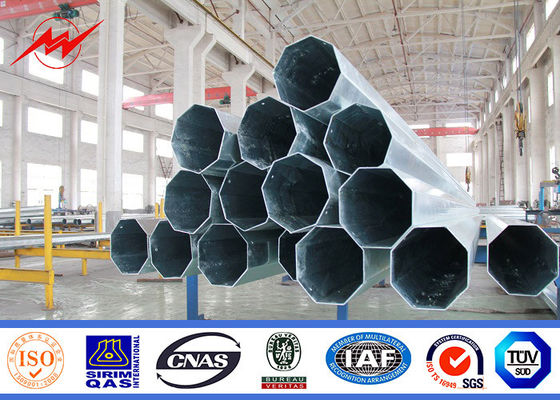

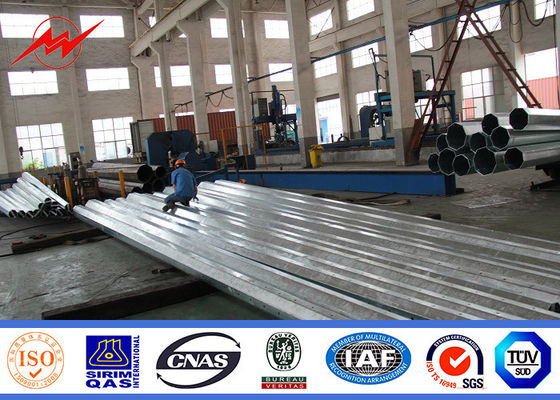

66 quilovolts de corrente eléctrica de aço Pólo/força de rendimento de aço alta Pólo da transmissão
linha de transmissão pólos
,pólo da energia eléctrica
66kv corrente eléctrica de aço Pólo para o projeto de Pólo da transmissão
| A altura de Pólo | ≥5m |
| Tipo | Baixa, tensão média e mais alta |
| Forma do pólo | Cónico, redondo, poligonal (octogonal, dodecagonal, etc.). |
| Crossarm | Designas pela exigência de clientes |
| Material |
Os materiais de aço conformam-se a ASTM A36, ASTM A572. |
| Espessura de parede | 2.5mm, 2.75mm, 3.0mm, 3.5mm, 3.75mm, 4.0mm, 4.5mm, 4.75mm, 5.0mm, etc. |
| Seções |
≤11900mm pode ser com uma seção e carregado no recipiente 40HQ. |
| Solda |
A soldadura cumpre com o padrão de CSA e de AWS D1.1. |
| Junção | Junção com modo da junção ou da flange do deslizamento. |
| A instalação |
1. Tipo do enterro. |
| Galvanização | Galvanização do mergulho quente de acordo com o padrão chinês GB/T 13912-2002 ou o padrão americano ASTM A123. |
| Esforço de rendimento mínimo | Mpa 345 |
| Resistência à tracção mínima | Mpa 470 ~ Mpa 630 |
| Tensão | 10KV~550KV |
| Peso limitado | 26 toneladas/recipiente |
| Certificados | Rating de crédito do ISO 9001-2008, do AAA, etc. |
| Proteção | Anticorrosivo e oxidação livres – apropriado para a área costal, o deserto, o campo petrolífero e a área industrial |
A instalação
O peso de projeto dos pólos de aço é geralmente relativamente claro e é bom para a operação, transporte,
monte e a instalação.
Aço
O material é de acordo com EN 10025 do N-F padrão e padrão do EN 10149 do N-F, tem o seguinte
propriedade.
- Rendimento Strength=355 N/mm2
- Thoughness permanece o mesmo sob 20 graus abaixo de zero
- A galvanização é de acordo com a classe NFA35503 padrão mim
Manutenção
O tratamento da galvanização do mergulho quente pode aumentar a vida útil do pólo de aço sem o ambiental
poluição e nenhuma necessidade para a outra manutenção diária. Os seguintes tipos descritos são projetados especialmente para
Mercado de África que pode encontrar a altura regulada e carregar o padrão da companhia da electricidade da eletricidade de França.

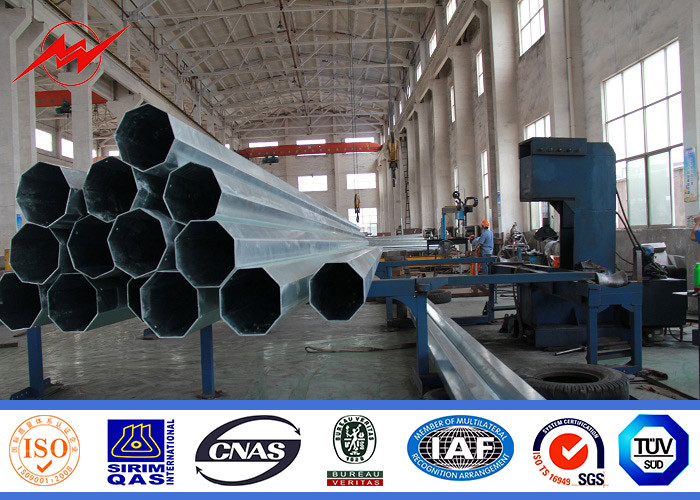

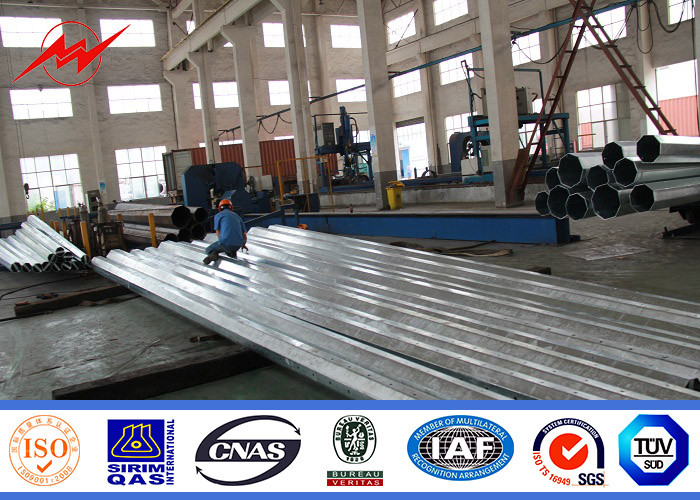

Produção
Nosso pólo de aço é dobrado para formar à seção (cónica) poligonal em primeiro lugar. É soldado então pelo automático
submergir-arco. É soldado então pela máquina de soldadura automática do submergir-arco.
Em terceiro lugar o tampão superior, a tira e a placa baixa serão soldados ao pólo. E finalmente outros acessórios
(suportes de sustentação, apoio da escada, etc.) será soldado ao eixo do pólo.
Tolerância do fabricante
- Comprimento componente: -25mm a 75mm
- Retidão: 2mm/m
- Torcendo o grau: 1̊ por 3 medidores de comprimento
- Ovalização: O máximo é 3%
- O diâmetro médio: +/--0,5%
- Comprimento do deslizamento: +/-150mm
Propriedade mecânica
Os apoios do metal são projetados suportar a força nominal F e a pressão do vento V aplicado em
0.25m da parte superior. Sob estas cargas, o fator de segurança no que diz respeito ao limite elástico do aço é maior
do que 1,8. O cargo igualmente resiste um torque igual a (F+V) ×1m. Os testes mostram que a carga interveio ao quebrar
são ao redor 2 vezes da carga de projeto.
